本產品先進的數字成像及圖像處理技術，超級便攜設計，帶給現場檢測人員前所未有的易用性，它成功地涵蓋了無損檢測的廣泛應用，尤其針對裝配式建筑灌漿套筒、承壓容器和管道焊縫檢測、板板對接焊縫、液氨管道腐蝕及焊縫在役檢測（帶包覆層含介質在役管道）、電力設備檢測等應用。

PREMRAD 4336便攜式檢測系統滿足國內數字射線相關標準NB/T 47013.11-2015，圖像質量評定滿足AB級或B級的檢測標準，并兼容國際相關標準。

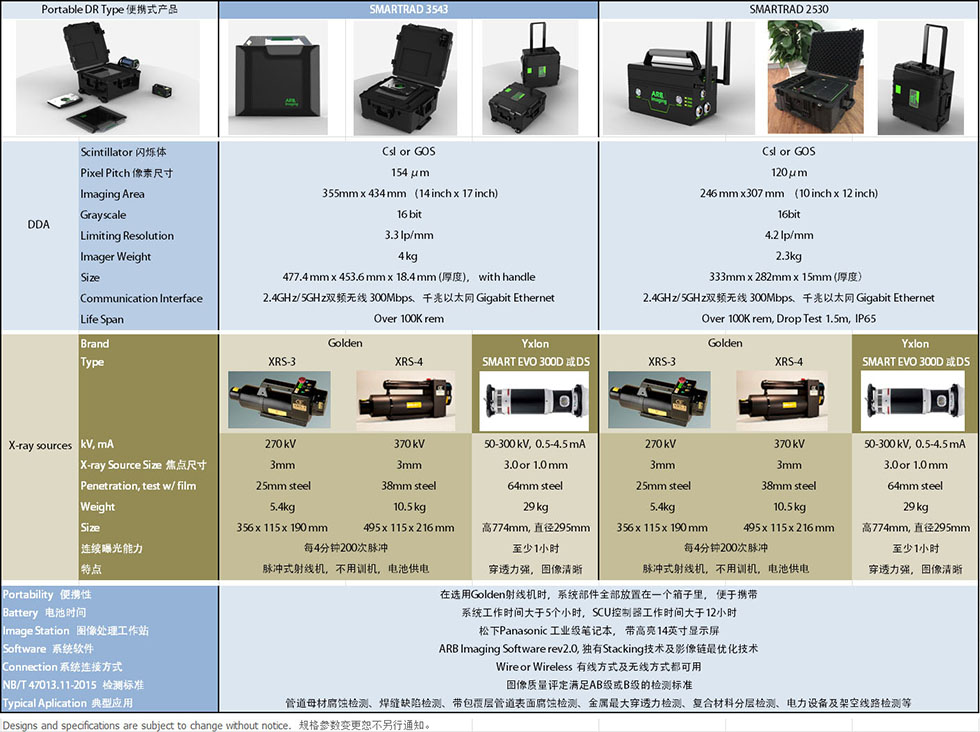

整個系統的關鍵指標如下,將根據具體應用及配置決定:

l最大穿透厚度

l靈敏度

l空間分辨率

PREMRAD 4336便攜式檢測系統包含以下幾個重要組成部分：

一. 硬件部分

1.圖像處理工作站

采用松下半堅固型筆記本，超強堅固性滿足美軍標標準，抗震/抗沖擊/寬溫，防水鍵盤。帶把手，方便攜帶。

操作系統：windows7 旗艦版

顯示器：高亮14' TFT LCD，滿足室外閱讀需求

電池：智能鋰電池，續航時間約11小時

2.數字平板探測器 SMARTRAD 3543

閃爍體材料：直接生長型碘化銫

像素區域：434x355mm²

像素尺寸：154μm

ADC位數：16bits

空間分辨率: 3.3 lp/mm

通訊方式：2.4GHz/5GHz雙頻無線、千兆以太網

3.中央控制器 SCU (SMART CONTROL UNIT)

無線中央控制單元，用于簡化DDA、圖像處理工作站與射線源之間的連接并提供聲光提示，配備鋰電池，工作時間>12小時。

支持2.4G/5G 雙頻

尺寸：200x105x125mm

通訊距離>200m（無遮擋）

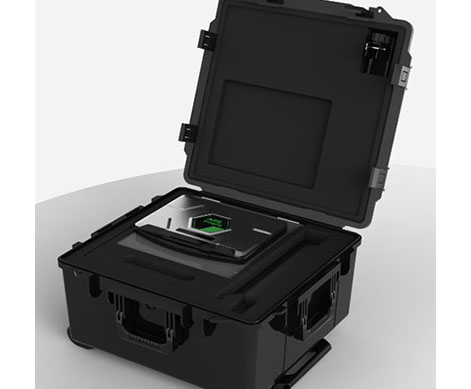

4.儀器箱體（含支架、平板保護套，電纜等）

型號：Pelican風暴安全箱

外形尺寸：632 x 602 x 333 mm³

平板支架１個

平板保護套１套

電纜1套

產品技術資料（包含系統操作手冊2套、系統快速操作指南2套、裝箱單及合格證)

5．便攜式X射線機

該射線源是一款小型便攜式設備，免維護，模塊化設計使元器件更換非常容易，且經濟實用。

該射線源的鉛罩設計可在規定距離之外保護操作人員免受X射線輻射，延時按鈕和遙控電纜給操作人員足夠的時間撤離至安全地帶。設備工作時，能發出燈光及聲音警示信號給操作人員。

尺寸:36.07x10.82x18.90mm

重量：5.91Kg（含電池）

射線能量：270kVp，無須預熱

焦點尺寸：3mm

輻射角度：40°/85°

X線透照方式：定向

最大穿透能力：25.4mm 鋼材

單電池使用時長：4000脈沖 (射線源配有兩塊可充電電池)

電池充電時間：1小時

附件：無線控制器，有效距離>800m(無遮擋)

二. 軟件部分

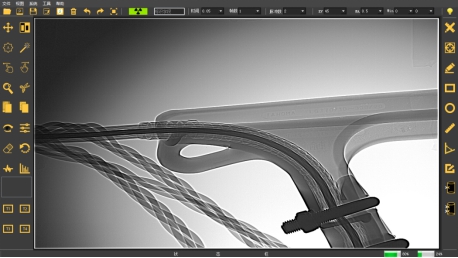

ARB檢測軟件基于Windows操作系統，中文界面，設立權限管理。

軟件具有圖像實時采集、分析功能，圖像可實時顯示、存儲、放大、測量、注釋、增強處理等。圖像優化具有濾鏡、自動調窗、浮雕、降噪、平滑、銳化等功能。

軟件具備缺陷標記、尺寸測量、尺寸標定、窗口選擇、降噪、亮度和對比度增強等基本圖像處理功能。

對含有保溫層的工件具有多能量曝光功能，對腐蝕面積、深度可做精確測量。

圖像存儲格式采用標準DICONDE格式。

工件編號、焊縫編號、透照厚度、透照工藝參數和幾何尺寸標定結果、缺陷判讀標記等信息寫入DICONDE格式圖像文件并可采用專用工業干式激光打印設備輸出。

軟件具備長度測量、直徑測量、角度測量等功能。可測量缺陷尺寸，焊縫圓形缺陷大小參考相關標準規定。

為便于現場操作和檢測效率，本系統提供與射線機的同步控制軟件，通過筆記本電腦安裝的系統檢測軟件直接同步控制射線機的開關和透照時間。整個軟件系統可兼容多款主流設備廠家射線源。

軟件選項功能：

1．一鍵增強功能

2．雙曝光功能（或多重曝光功能）。

3．管道壁厚測量Line Profile：具備長度測量及厚度測量功能，且有直觀的數值顯示及百分比顯示。
