產品概述

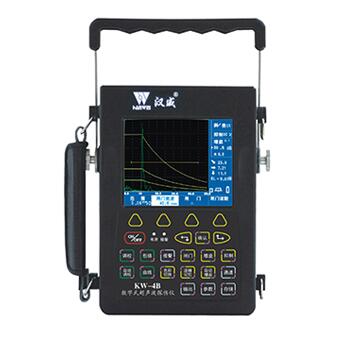

KW-4B 數字式超聲波檢測儀是一款采用先進的數字集成技術，操作簡便，功能強大，機內集成鐵路探傷專用工藝能滿足鐵路機務系統的各種檢測需求。
性能特點
→TFT真彩顯示器,中文功能熱鍵操作
→高性能安全環保鋰電，模塊插接式
→探頭接口:Q9-Q9
→高速USB接口，傳輸快捷，快速調校、操作簡潔
→探傷通道:30組,設置橫波探傷、縱波探傷、小角度探傷、表面波探傷
→存儲量:1000幅
→裂紋測高:實施衍射對裂紋進行測高.
→采用歐盟鑒定標準EN12668-1：2000，提供中英文歐標鑒定報告各一份
技術參數
脈沖強度：600V
阻抗匹配：200Ω、500Ω二檔可選
工作方式：?jiǎn)尉絺?、雙晶探傷
掃描范圍：零界面入射～6000mm鋼縱波
重復頻率：60、120、200Hz三檔可選
采樣頻率/位數：150MHz/8bits
檢波方式：全檢波、正、負檢波、射頻波顯示
工作頻率： 0.5-15MHz、0.5MHz-4MHz、2-8MHz
各頻段等效輸入噪聲：＜15%
衰減器精度：＜ ±1dB/12dB
增益調節：110dB（0.1dB、2dB、6dB步進，全自動調節）
聲速范圍：（100 ～ 20000）m/s
動態范圍：≥ 30dB
垂直線性誤差：≤ 3%
水平線性誤差：≤ 0.1%
分辨力：＞40dB（5N14）
靈敏度余量：＞60dB（深200mmΦ2平底孔）
數字抑制：（0 ～ 80）%，不影響線性與增益
電源、電壓：直流（DC）7.2V±10%；交流（AC）220V±10%
工作時間：連續工作5小時以上（鋰電池供電）
環境溫度：（-10 ～ 40）℃（參考值）
相對濕度：（20 ～ 95）% RH
外型尺寸：200 x 138 x 60（mm）
產品概述
KW-4B 數字式超聲波檢測儀是一款采用先進的數字集成技術，操作簡便，功能強大，機內集成鐵路探傷專用工藝能滿足鐵路機務系統的各種檢測需求。
性能特點
→TFT真彩顯示器,中文功能熱鍵操作
→高性能安全環保鋰電，模塊插接式
→探頭接口:Q9-Q9
→高速USB接口，傳輸快捷，快速調校、操作簡潔
→探傷通道:30組,設置橫波探傷、縱波探傷、小角度探傷、表面波探傷
→存儲量:1000幅
→裂紋測高:實施衍射對裂紋進行測高.
→采用歐盟鑒定標準EN12668-1：2000，提供中英文歐標鑒定報告各一份
技術參數
脈沖強度：600V
阻抗匹配：200Ω、500Ω二檔可選
工作方式：?jiǎn)尉絺㈦p晶探傷
掃描范圍：零界面入射～6000mm鋼縱波
重復頻率：60、120、200Hz三檔可選
采樣頻率/位數：150MHz/8bits
檢波方式：全檢波、正、負檢波、射頻波顯示
工作頻率： 0.5-15MHz、0.5MHz-4MHz、2-8MHz
各頻段等效輸入噪聲：＜15%
衰減器精度：＜ ±1dB/12dB
增益調節：110dB（0.1dB、2dB、6dB步進，全自動調節）
聲速范圍：（100 ～ 20000）m/s
動態范圍：≥ 30dB
垂直線性誤差：≤ 3%
水平線性誤差：≤ 0.1%
分辨力：＞40dB（5N14）
靈敏度余量：＞60dB（深200mmΦ2平底孔）
數字抑制：（0 ～ 80）%，不影響線性與增益
電源、電壓：直流（DC）7.2V±10%；交流（AC）220V±10%
工作時間：連續工作5小時以上（鋰電池供電）
環境溫度：（-10 ～ 40）℃（參考值）
相對濕度：（20 ～ 95）% RH
外型尺寸：200 x 138 x 60（mm）
