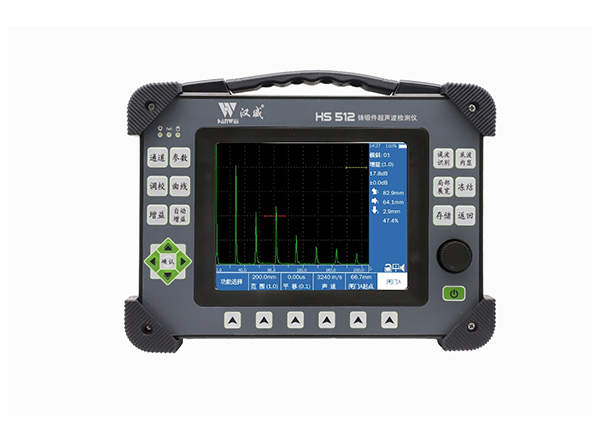

HS 512是一款鑄鍛件專用檢測儀，儀器外觀與我公司市場上占有率較高的HS810 TOFD檢測儀保持一致，重量輕，易攜帶，有4角防護，防撞耐磨。常用功能設置熱鍵，操作簡單高效。
? 一鍵識別詭波，檢測長工件時可準確檢測缺陷而不受幻象波干擾，讓檢測更簡單；
? 底波內顯，底波與傷波差異再大也可同屏顯示；
? 局部展寬功能，呈現更多波形細節，關注你的關注；
? DAC,、AWS、DGS曲線自由切換，滿足不同模式及標準的要求。
通用參數 | |
用戶界面的語言 | 中文 |
存儲空間 | 8G SD卡，可擴展至64G |
供電類型 | DC15V適配器供電 11.1V/6600mA鋰電池供電 |
顯示屏類型 | 6.5英寸LED液晶屏 |
總體尺寸（寬 × 高 × 厚） | 248×180×80（mm） |
重量 | 2.4kg |
顏色 | 軍綠色 |
人機交互 | 飛梭、鍵盤 |
儀器接口 | |
探傷接口 | C9*2 |
I/O接口 | 2路編碼器接口 |
USB端口 | 2個USB 2.0 |
視頻輸出 | 1個VGA |
通訊接口 | 1個RJ45網口 |
電源接口 | 標準2.5mmDC接口 |
脈沖發生器 | |
脈沖發生器 | 可調負方波 |
脈沖重復頻率（PRF） | 15 Hz ～ 1000 Hz |
發射電壓 | 300 V～800 V |
脈沖寬度 | 300 V～800 V |
發射阻尼 | 30 ns ～ 1000 ns |
發射阻尼 | 50 Ω、500 Ω |
接收器 | |
采樣頻率 | 200MHz/10bit |
采樣深度 | 512 |
接收器帶寬 | 0.5～ 30MHz，在?3 dB處 |
等效輸入噪聲 | ≤80nV/√Hz |
檢波 | 全波、正半波、負半波、射頻波 |
水平線性 | 0.2% FSW |
垂直線性 | 3%FSH |
衰減器精度 | ＜ ±1dB/20dB |
波幅測量 | 0.4% ～ 100%FSH |
增益范圍/調節步進 | 120dB/0.1dB |
綜合性能 | 39dB |
分辨率 | 62dB |
靈敏度余量 | 62dB |
HS 512是一款鑄鍛件專用檢測儀，儀器外觀與我公司市場上占有率較高的HS810 TOFD檢測儀保持一致，重量輕，易攜帶，有4角防護，防撞耐磨。常用功能設置熱鍵，操作簡單高效。
? 一鍵識別詭波，檢測長工件時可準確檢測缺陷而不受幻象波干擾，讓檢測更簡單；
? 底波內顯，底波與傷波差異再大也可同屏顯示；
? 局部展寬功能，呈現更多波形細節，關注你的關注；
? DAC,、AWS、DGS曲線自由切換，滿足不同模式及標準的要求。
通用參數 | |
用戶界面的語言 | 中文 |
存儲空間 | 8G SD卡，可擴展至64G |
供電類型 | DC15V適配器供電 11.1V/6600mA鋰電池供電 |
顯示屏類型 | 6.5英寸LED液晶屏 |
總體尺寸（寬 × 高 × 厚） | 248×180×80（mm） |
重量 | 2.4kg |
顏色 | 軍綠色 |
人機交互 | 飛梭、鍵盤 |
儀器接口 | |
探傷接口 | C9*2 |
I/O接口 | 2路編碼器接口 |
USB端口 | 2個USB 2.0 |
視頻輸出 | 1個VGA |
通訊接口 | 1個RJ45網口 |
電源接口 | 標準2.5mmDC接口 |
脈沖發生器 | |
脈沖發生器 | 可調負方波 |
脈沖重復頻率（PRF） | 15 Hz ～ 1000 Hz |
發射電壓 | 300 V～800 V |
脈沖寬度 | 300 V～800 V |
發射阻尼 | 30 ns ～ 1000 ns |
發射阻尼 | 50 Ω、500 Ω |
接收器 | |
采樣頻率 | 200MHz/10bit |
采樣深度 | 512 |
接收器帶寬 | 0.5～ 30MHz，在?3 dB處 |
等效輸入噪聲 | ≤80nV/√Hz |
檢波 | 全波、正半波、負半波、射頻波 |
水平線性 | 0.2% FSW |
垂直線性 | 3%FSH |
衰減器精度 | ＜ ±1dB/20dB |
波幅測量 | 0.4% ～ 100%FSH |
增益范圍/調節步進 | 120dB/0.1dB |
綜合性能 | 39dB |
分辨率 | 62dB |
靈敏度余量 | 62dB |
